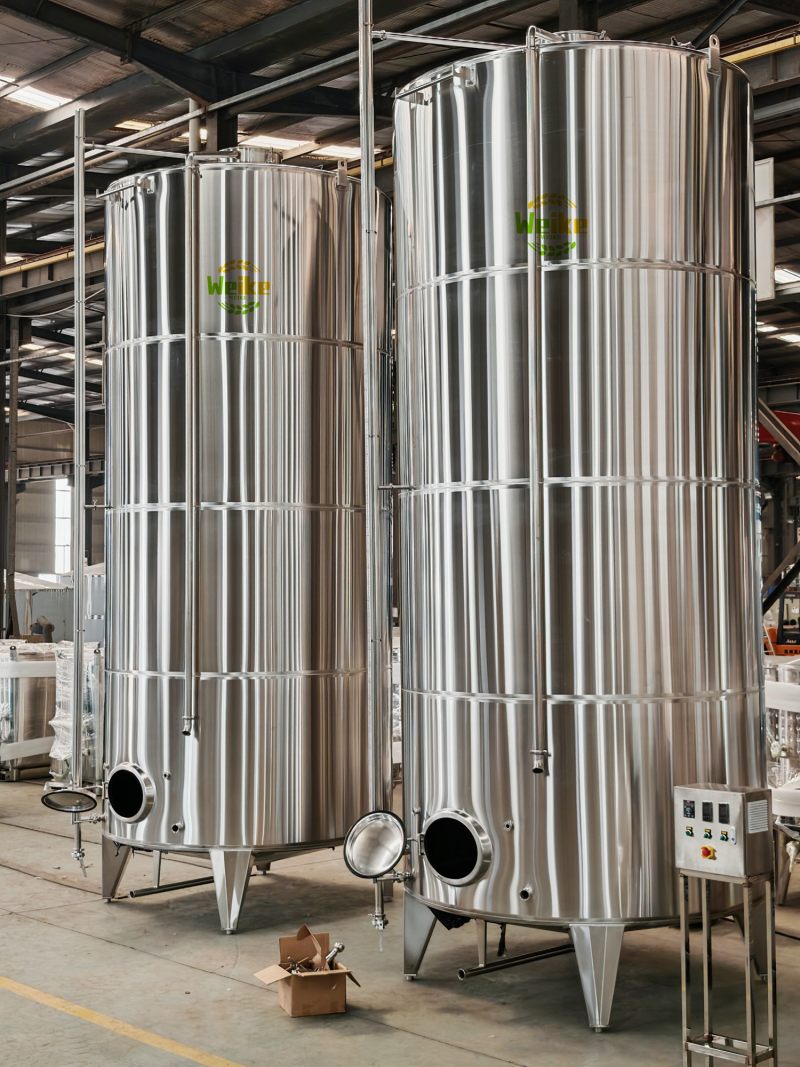

Le guide ultime des cuves industrielles d'huile comestible : conception, fabrication et intégration des processus
Introduction
Dans l'industrie mondiale de la transformation des huiles et des graisses, l'infrastructure de gestion des fluides représente bien plus qu'une simple enceinte volumétrique passive. La configuration technique des cuves industrielles modernes pour huiles alimentaires détermine directement la qualité du produit en aval, la sécurité opérationnelle et l'efficacité globale de la ligne de traitement. Une ingénierie appropriée des cuves garantit une conformité stricte aux normes mondiales de sécurité alimentaire, notamment les cadres FDA, CE et ASME, tout en optimisant le coût total de possession (TCO) de l'usine en luttant activement contre l'oxydation et la dégradation chimique.
1. Ingénierie des matériaux & normes de conception sanitaire
La stabilité biologique et chimique des lipides dépend fortement des propriétés métallurgiques de l'enveloppe de confinement. La fabrication industrielle destinée à la transformation de qualité alimentaire exige des alliages d'acier inoxydable austénitique haut de gamme, principalement de type 304 et de type 316L. L'acier inoxydable de type 304 offre une excellente résistance à la corrosion pour les huiles neutres, entièrement raffinées, à température ambiante. Cependant, pour les étapes de traitement en amont, où les lipides bruts contiennent de fortes concentrations d'acides gras libres agressifs, d'humidité et de catalyseurs chimiques, le type 316L est obligatoire en raison de sa teneur en molybdène de 2–3% qui empêche la corrosion par piqûres.
Les plaques internes de l'enveloppe doivent atteindre une rugosité de surface vérifiée de Ra le 0.4 mu mthrough mechanical grinding and electro-polishing. Cette finition miroir élimine les piqûres microscopiques où les lipides peuvent se dégrader et abriter des biofilms bactériens. En outre, la conception structurelle doit éliminer strictement les "dead-legs" où la vitesse du fluide de Clean-In-Place (CIP) tombe en dessous du seuil requis pour un récurage turbulent (v < 1.5 m/s). Les soudures longitudinales et circonférentielles de l'enveloppe sont assemblées par soudage pulsé automatisé au Tungsten Inert Gas (TIG) sous protection d'argon, suivi d'un décapage chimique et d'une passivation afin de maximiser la résistance à la corrosion.[Pourquoi la conception sanitaire est importante dans les cuves en acier inoxydable pour huiles alimentaires : normes de finition de surface et de traçabilité des matériaux]
2. Contrôle thermique avancé & dynamique d'agitation
Les huiles alimentaires sont des structures chimiques sensibles à la chaleur. L'exposition à des zones localisées de température élevée déclenche une fissuration thermique rapide et la génération d'isomères indésirables d'acides gras trans. À l'inverse, si les températures descendent en dessous du seuil de cristallisation d'une huile, cela provoque une solidification fractionnée et des blocages de pompage. Une gestion thermique de précision nécessite des chemises d'échange thermique avancées directement conçues sur les parois externes de l'enveloppe. Pour les cuves de procédé nécessitant des cycles thermiques rapides, les chemises à bossages soudées au laser constituent la référence du secteur. Pour les cuves de stockage en vrac à grande échelle où le maintien de la température est l'objectif, les serpentins externes demi-tube ou les éléments chauffants électriques traçants modulés associés à une isolation en polyuréthane haute densité sont privilégiés.
[Entrée du fluide caloporteur] ──> [Zone de chemise à bossages turbulente] ──> [Flux thermique uniforme élevé] │ [Agitateur hydrofoil à faible cisaillement] <── [Stratification thermique évitée] <──┘
La constance thermique ne peut pas être obtenue uniquement par des chemises externes ; elle nécessite une agitation interne précise du fluide. Sans mouvement continu et doux du fluide, une stratification thermique se produit, entraînant une surchauffe localisée aux limites et une solidification au cœur. La conception moderne repose sur des turbines hydrofoil de grand diamètre à faible RPM entraînées par des Variable Frequency Drives (VFDs). Ces systèmes fournissent des débits axiaux volumétriques élevés avec une contrainte de cisaillement minimale, maintenant toute la masse d'huile entièrement homogène en température, viscosité et répartition de phase, sans dégrader les chaînes lipidiques ni incorporer l'oxygène ambiant destructeur.
[Ingénierie du contrôle thermique : conceptions de chemises et spécifications d'isolation pour cuves alimentaires d'huiles comestibles]
[Systèmes d'agitation personnalisés pour cuves de traitement d'huiles alimentaires : optimisation des débits et réduction de la contrainte de cisaillement]
3. Intégration en amont : lignes de pressage et d'extraction d'huile
Les phases d'extraction mécanique et de traitement par solvant établissent les principales limites fluides des lipides agricoles bruts. Immédiatement après le pressage ou la désolvantisation par solvant, l'huile brute fraîchement récupérée est très instable. Elle contient des volumes importants de solides en suspension (particules de tourteaux de graines), des fractions d'humidité et des phosphatides naturels (gommes). À ce point précis en amont, les cuves tampons d'huile brute servent d'amortisseurs de choc industriels essentiels, stabilisant le flux massique continu de l'usine entre les sorties irrégulières de l'atelier d'extraction et les lignes continues de raffinage en aval.
Les unités de stockage d'huile brute nécessitent des modifications spécifiques d'ingénierie structurelle pour supporter de fortes charges de sédimentation. Les cuves tampons en amont doivent comporter des fonds coniques fortement inclinés avec une pente minimale de 60 to 90circ. Cet angle prononcé exploite la gravité pour concentrer en continu les gommes déposées et les particules solides de tourteaux vers le point le plus bas absolu du bassin. En outre, ces unités sont équipées de vannes automatiques pneumatiques robustes de purge des boues au fond, qui évacuent les solides concentrés à des intervalles prédéfinis sans interrompre la décantation continue de la couche supérieure d'huile plus propre flottante.[Intégration des cuves de stockage d'huile alimentaire brute dans les installations de pressage mécanique et d'extraction par solvant]
4. Systèmes intermédiaires : cuves spécialisées pour le raffinage multi-étapes
Une fois stabilisés, les lipides bruts subissent un raffinage industriel multi-étapes afin d'éliminer les impuretés tout en préservant la valeur nutritionnelle. Ce processus exige des cuves de traitement hautement spécialisées, conçues pour résister à des environnements chimiques agressifs, à de fortes contraintes thermiques et à des différences de pression extrêmes.
Entrée brute ──> [Cuve de neutralisation] ──> [Cuve de blanchiment] ──> [Tour de désodorisation] ──> Sortie raffinée (Résistant aux acides/alcalis) (Étanchéité sous vide) (Chaleur/vide extrêmes)
Lors de l'étape initiale de dégommage et de neutralisation, les cuves fonctionnent comme des réacteurs chimiques actifs où l'huile brute reçoit un dosage d'acides et d'alcalis pour précipiter les phosphatides. Ces cuves nécessitent des collecteurs robustes de distribution interne des fluides afin d'assurer une dispersion instantanée des produits chimiques. L'huile passe ensuite à l'étape de blanchiment, où les cuves doivent fonctionner sous vide continu (20–50 mbar) pour empêcher l'oxydation de l'huile à des températures élevées (100–110C°), ce qui nécessite des anneaux de renfort internes pour empêcher l'implosion de l'enveloppe. L'étape finale est la désodorisation physique ou chimique. Les tours de désodorisation fonctionnent dans des conditions extrêmes (240–260C° at 1–3 mbar}) pour éliminer les composés volatils. Ces unités sont des appareils à pression à paroi épaisse, certifiés ASME, utilisant du SS316L de qualité supérieure pour lutter contre la fissuration due aux contraintes thermiques et la corrosion par les vapeurs d'acides gras.[Cuves sous vide élevé et cuves de réaction : choisir des cuves spécialisées de traitement des huiles alimentaires pour le raffinage multi-étapes]
5. Comparaison technique des cuves de traitement et de stockage
Pour cartographier correctement l'infrastructure d'investissement d'une installation, les ingénieurs doivent évaluer les enveloppes opérationnelles distinctes des cuves de traitement par rapport aux cuves de stockage :
6. Solutions en aval : stockage en vrac et gestion de la qualité des actifs
Dans les grands parcs de stockage commerciaux en aval, les huiles raffinées sont conservées pendant de longues périodes avant le conditionnement ou l'expédition. La protection des actifs dans ces installations de stockage massives cible trois principales voies de dégradation : le rancissement oxydatif, l'infiltration d'humidité atmosphérique et le choc thermique ambiant. Pour éliminer le contact avec l'oxygène, les cuves de stockage industrielles utilisent des systèmes automatisés d'inertage à l'azote. Ces systèmes maintiennent une couche précise à basse pression de gaz azote ultra-pur dans l'espace vapeur de la cuve (headspace), maintenant une enveloppe de micro-surpression positive ($+20text{–}50 text{ mbar}$) qui empêche l'air atmosphérique extérieur de pénétrer dans la cuve.
[Vanne automatisée d'alimentation N2] ──> S'ouvre lors du pompage de sortie (Maintient une enveloppe +20-50 mbar) │ [Espace vapeur de la cuve] ────────────┼──> Couche de gaz azote pur (Bloque l'O2 ambiant) │ [Vanne de ventilation automatisée] ──> S'ouvre lors du remplissage (Évacue la surpression en toute sécurité)
[Le mécanisme des systèmes d'inertage à l'azote dans les cuves industrielles de grande capacité pour le stockage d'huiles alimentaires]
La gestion de ces volumes massifs exige des protocoles proactifs de qualité des actifs afin d'éviter toute dégradation au fil des changements saisonniers. L'accumulation d'eau due à la condensation atmosphérique peut accélérer le rancissement hydrolytique, transformant des triglycérides neutres de qualité supérieure en acides gras libres corrosifs et modifiant le profil global du lot. Les exploitants industriels surveillent ces risques à l'échelle des terminaux grâce à des orifices d'échantillonnage intégrés et à des logiciels automatisés de gestion des cuves, minimisant le contact de l'air avec l'espace supérieur et gérant en douceur les changements environnementaux.[Prévenir l'oxydation et les pics d'indice d'acide : gestion des actifs pour les cuves terminales d'huiles alimentaires en vrac]
Pour les lipides à point de fusion élevé tels que l'huile de palme, l'oléine de palmiste ou l'huile de coco fractionnée, le stockage en vrac présente d'importants défis thermiques. Les cuves en vrac pour ces lipides spécifiques doivent être équipées de serpentins internes à vapeur basse pression ou de rubans chauffants électriques externes protégés par une isolation en laine de roche haute densité. Les systèmes de gestion thermique doivent fournir un apport de chaleur doux et uniforme afin de maintenir la masse lipidique juste au-dessus de son point de fusion clair (40–45C° pour l'huile de palme standard) sans brûler le produit, combiné à des détecteurs de température à résistance (RTDs) continus à plusieurs niveaux pour surveiller la stratification thermique.[Optimisation des graisses à point de fusion élevé : personnalisation des cuves de stockage d'huiles alimentaires pour le traitement de l'huile de palme et de l'huile de coco]
7. Ingénierie des cuves logistiques intermodales et de transport
La distribution en vrac relie les pôles de raffinage aux installations mondiales de conditionnement pour la consommation. Le transport de produits alimentaires liquides en vrac à travers les océans, les voies ferrées et les routes nécessite des conteneurs mobiles conçus pour résister à de fortes contraintes mécaniques et à des mouvements dynamiques de fluides. Pour la logistique intermodale mondiale, la solution standard est le conteneur-citerne ISO de 20-foot. Ces unités se composent d'un appareil à pression en acier inoxydable de qualité alimentaire fabriqué en SS316L haute résistance solidement monté à l'intérieur d'un châssis en acier structurel renforcé, utilisant un ensemble de vanne de déchargement par le bas à triple barrière afin d'éliminer les risques de déversement environnemental.
[Couche intérieure de la cuve] ──> [Clapet de pied interne] ──> [Vanne à bille externe] ──> [Capuchon à bride pleine]
[Approvisionnement de flotte internationale : normes techniques pour les conteneurs-citernes ISO intermodaux pour huiles alimentaires]
Lors du transport de liquides en vrac par camions-citernes régionaux, la dynamique des fluides introduit des risques de sécurité spécifiques. Lorsqu'un camion accélère, freine ou tourne, le volume massif d'huile liquide à l'intérieur de la cuve se déplace rapidement, générant d'immenses vagues d'énergie cinétique. Pour atténuer cet effet de vague, les cuves de transport routier sont conçues avec des cloisons anti-ballottement internes, des plaques courbes perforées en acier inoxydable soudées perpendiculairement à l'enveloppe de la cuve. Elles fonctionnent comme des amortisseurs d'énergie cinétique, réduisant la vitesse des vagues de fluide et répartissant uniformément les forces dynamiques sur toute l'enveloppe structurelle afin de préserver la stabilité du véhicule et d'éviter les fissures de fatigue des soudures.
[Vague de surge du fluide vers l'avant] ──> [Plaque de cloison perforée] ──> [Vitesse du fluide perturbée & dissipée] │ [Contrainte mécanique réduite sur les soudures] <─────────────────────────────────┘
[Dynamique mobile des fluides : ingénierie des cloisons anti-ballottement dans les cuves routières de transport d'huiles alimentaires]
8. Questions fréquemment posées (FAQ)
Q1: Comment choisir entre SS304 et SS316L pour différents types d'huiles alimentaires ?
Le choix entre SS304 et SS316L est déterminé par la teneur en Free Fatty Acid ($FFA$) et la température de fonctionnement de l'huile. Les huiles brutes non raffinées contiennent des pourcentages élevés de $FFA$ ainsi qu'une humidité résiduelle.
Q2: Quelle est la pression d'azote optimale requise pour l'inertage des cuves de stockage en vrac afin de prévenir efficacement l'oxydation ?
La norme industrielle pour les systèmes d'inertage à l'azote utilise une enveloppe de micro-surpression positive à basse pression, généralement calibrée entre +20mbar et +50 mbar.
Q3: Pourquoi les cloisons anti-ballottement sont-elles essentielles pour les cuves de transport routier, et quel est leur impact sur la sécurité du véhicule et la longévité de la cuve ?
Les cloisons anti-ballottement sont essentielles pour gérer la dynamique des fluides des liquides en vrac en transit. Lorsqu'un camion-citerne change de vitesse ou de direction, une huile liquide non compartimentée forme une vague de surge à grande vitesse. Cette masse en mouvement crée un énorme transfert dynamique de poids pouvant déstabiliser le centre de gravité du véhicule et provoquer des accidents de retournement. Du point de vue du génie mécanique, cette surge du fluide crée une forte concentration de contraintes au niveau des soudures circonférentielles de la cuve. L'installation de cloisons anti-ballottement perforées force le liquide à passer par de petites ouvertures, brisant le front d'énergie cinétique et répartissant uniformément les forces sur l'enveloppe afin de protéger la tenue de route du véhicule et de prolonger la durée de vie de l'actif.
